Exapalm 01
Použití
Přístroj malých rozměrů se sortimentem výměnných sond je určen k měření tvrdosti a meze pevnosti σ širokého spektra materiálů.
Na základě principu činnosti přístroj realizuje následující metody měření tvrdosti:
— dynamickou metodu (Leeb metodu) v souladu se standardem ASTM A956 (ISO 16859-1);
— ultrazvukovou metodu UCI (Ultrasonic Contact Impednace);
— statickou metodu měření tvrdosti v souladu se standardem ASTM B724;
— metodu měření tvrdosti.
Charakteristika zařízení
— první přístroj, jenž v sobě spojuje čtyři metody měření, univerzální prostředek určení tvrdosti široké škály kovů a plastů;

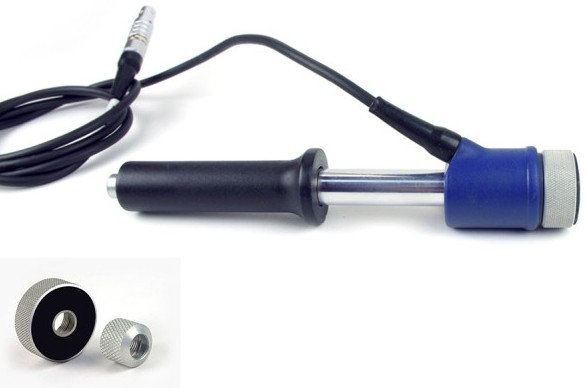

— široké spektrum měřicích sond a příslušenství pro kontrolu výrobků nejrůznějších tvarů a rozměrů;

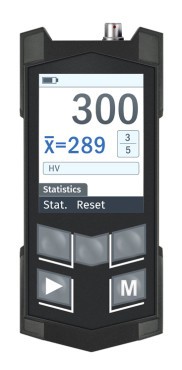

— barevný TFT displej s úhlopříčkou 2,4” a vestavěný Li-Ion akumulátor;
— nárazuvzdorné ergonomické tělo s pogumovanými rohy;
— poloha sondy vzhledem k horizontu nemá vliv na výsledky měření;
— možnost použití jak v laboratorních podmínkách, tak i ve výrobě;
— možnost operativního prohlížení statistiky v průběhu měření s průměrováním a po skupinách, uložených do paměti přístroje;
— možnost provádění kontroly v režimu tolerancí;
— možnost ukládání výsledků měření do paměti přístroje s jejich následným předáním do PC prostřednictvím kanálu USB 2,0 pro archivaci, statistické zpracování a dokumentování s použitím přiloženého programu;
Základní parametry
| Vlastnost | Dynamická metoda (Leeb) |
Ultrazvuková metoda (UCI) | Statická metoda | Metoda měření podle Shore A |
| Stupnice tvrdosti | HL, HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σ | HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σ | HRC, HB, HV, μm | HA |
| Základní odchylka měření*: | ||||
| ve stupnici Brinell, НВ | 10 | 10 | 10 | |
| ve stupnici Rockwell, НRС | 1,5 | 1,5 | 1,5 | |
| ve stupnici Vickers, HV | 12 | 12 | 12 | |
| ve stupnici Shore, HSD | 2 | 2 | ||
| ve stupnici Shore А | 2 | |||
| meze pevnosti σ, %, max | 5 | 5 | ||
| Počet měření pro výpočet průměrné hodnoty | do 20 | |||
| Počet ukládaných individuálních kalibrací |
až 3 pro každou stupnici tvrdosti | |||
| Počet paměťových míst výsledků měření | až 7500 (s možností jejich ukládání do 99 skupin) | |||
| Napájení | vestavěný Li-Ion akumulátor 3,7-4,2 V, 1500-1700 mA | |||
| Doba nepřetržité práce, h | min 12 | |||
| Doba nabíjení, h | 4 | |||
| Rozsah pracovních teplot °С | 20 - 60 | |||
| Celkové rozměry, mm | 60x125x25 | |||
| Hmotnost elektronické jednotky, g | 120 | |||
* Tyto charakteristiky odchylky jsou zajišťovány na měrkách tvrdosti s průměrováním z nejméně 10 měření.
